Visuele lasinspectie volgens NEN en ISO 9712

Een visuele lasinspectie is een essentieel onderdeel van NDO lasonderzoek (Niet-Destructief Onderzoek) voor bedrijven met procesinstallaties. Het richt zich op het controleren van de kwaliteit van lassen in diverse leidingsystemen en installaties. Dit is cruciaal omdat slechte lassen niet alleen lekkages veroorzaken, maar ook de reinigbaarheid van leidingen belemmeren, wat kan leiden tot ophoping van vuil en micro-organismen.

Onze ervaren inspecteurs gebruiken geavanceerde RVI-technologie (Remote Visual Inspection) om lassen volgens normen zoals ISO 5817, EHEDG en de HDN-hygiënestandaard te beoordelen. Dit helpt om defecten zoals porositeit, corrosie, vervuiling en scheuren vroegtijdig op te sporen, waardoor de installatie voldoet aan wettelijke hygiëne-eisen.

Wilt u de veiligheid, betrouwbaarheid en levensduur van uw installatie waarborgen? Kies dan voor een professionele visuele lasinspectie en neem contact met ons op voor advies of een afspraak.

035 - 5267 535

Wat is visuele lasinspectie en hoe werkt het?

Visuele lasinspectie is een Niet-Destructief Onderzoek (NDO) dat wordt gebruikt om de kwaliteit van lassen te controleren zonder de installatie te beschadigen. Dit maakt het een veilig en kosteneffectief alternatief voor destructieve testmethoden. Met behulp van gespecialiseerde camera-apparatuur (RVI: Remote Visual Inspection) inspecteren onze ervaren inspecteurs lassen op cruciale aandachtspunten zoals scheuren, porositeit, doorlassing, corrosievorming en micro-organismen.

Hoe werkt het?

Het proces verloopt in enkele eenvoudige stappen:

Voorbereiding: We bepalen samen met u welke gebieden geïnspecteerd moeten worden en zorgen voor de benodigde specificaties en toepasselijke normen (bijv. ISO 5817, EHEDG en HDN-hygiënestandaard).
Inspectie met apparatuur: Met behulp van een camera of endoscoop wordt het laswerk in beeld gebracht. De camera kan via open einde of flensverbinding naar binnen worden gebracht, zodat we alle details kunnen vastleggen zonder de structuur te verstoren.
Beoordeling: Lassen worden gecontroleerd op defecten zoals scheuren, onvoldoende doorlassing, of verkleuring. De afwijkingen worden getoetst aan de hand van de opgegeven specificaties en toepasselijke normen (bijv. ISO 5817, EHEDG en HDN-hygiënestandaard).
Analyse: Tijdens en na afloop van de inspectie wordt het beeldmateriaal geanalyseerd door onze experts. Eventuele problemen of aandachtspunten worden geïdentificeerd
Rapportage: Aansluitend ontvangt u een gedetailleerd rapport met de bevindingen, inclusief foto's en aanbevelingen voor vervolgmaatregelen.

Met visuele lasinspectie kan je tijdig problemen opsporen en de integriteit van je installatie waarborgen, zonder risico op beschadiging van het systeem.

Veel voorkomende situaties waarin een lascontrole nodig is

Lasinspecties zijn essentieel in diverse situaties binnen de procesindustrie. Een veel voorkomende aanleiding is tijdens de opleveringsfase van nieuwe installaties. Hierbij wordt gecontroleerd of het laswerk voldoet aan de gestelde specificaties en kwaliteitsnormen, wat cruciaal is voor de veiligheid en efficiëntie van de installatie.

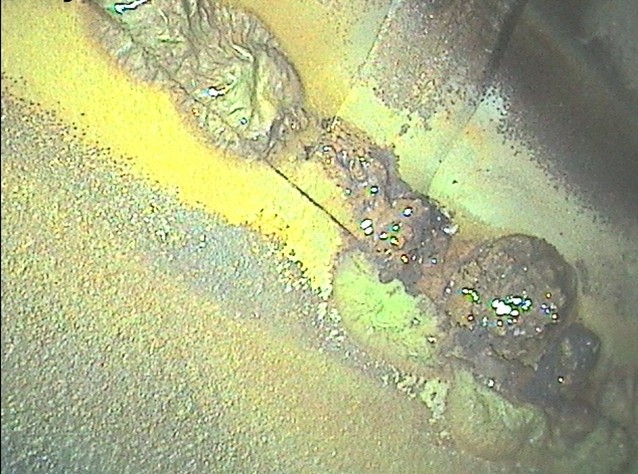

Daarnaast is een lasinspectie noodzakelijk bij het constateren van bacteriële besmettingen in het systeem. Lassen kunnen namelijk plekken zijn waar bacteriën zich ophopen, vooral als de lasnaad niet volledig is doorgelast of als er onregelmatigheden aanwezig zijn.

Tijdens dergelijke inspecties worden verschillende aspecten van het laswerk beoordeeld, zoals:

Volledigheid van de doorlassing: Is de las volledig doorgelast?
Verkleuring: Is de mate van verkleuring binnen de specificaties?
Vorm van de las: Is de las concaaf of convex? Is de las recht of slingert deze?

Deze beoordelingen helpen bij het vaststellen of de lasnaden aan de gestelde specificaties voldoen en dragen bij aan het waarborgen van de integriteit en hygiëne van de installatie. Ook controleert u of u gekregen heeft wat u heeft besteld.

In welke branches komen lasinspecties vaak voor?

Voedingsindustrie
In de voedingsindustrie zijn lasinspecties essentieel om te voldoen aan strenge hygiënenormen, zoals de HDN-hygiënestandaard en de EHEDG richtlijn 35. Lassen in RVS leidingen moeten volledig glad en vrij van onregelmatigheden zijn om te voorkomen dat vuil of bacteriën zich ophopen. Dit is cruciaal voor de productie van veilige en kwalitatieve voedingsmiddelen.

Farmaceutische industrie
In de farmaceutische industrie spelen lasinspecties een sleutelrol bij het waarborgen van steriele productieomgevingen. Onvolkomenheden in lassen kunnen leiden tot contaminatie, wat de veiligheid en werkzaamheid van medicijnen in gevaar brengt. Inspecties zorgen ervoor dat de leidingen en tanks voldoen aan strikte reinigings- en sterilisatie-eisen.

Petrochemische industrie
De petrochemische industrie vereist lasinspecties om de veiligheid en integriteit van leidingen en drukvaten te waarborgen. Defecten in lassen kunnen leiden tot lekkages van gevaarlijke stoffen of zelfs explosies. Inspecties helpen bij het tijdig opsporen van scheuren, corrosie of andere afwijkingen, waardoor risico's worden geminimaliseerd en de continuïteit van de productie wordt gegarandeerd.

Welke soorten lasfouten kunnen worden opgespoord bij visuele lasinspectie?

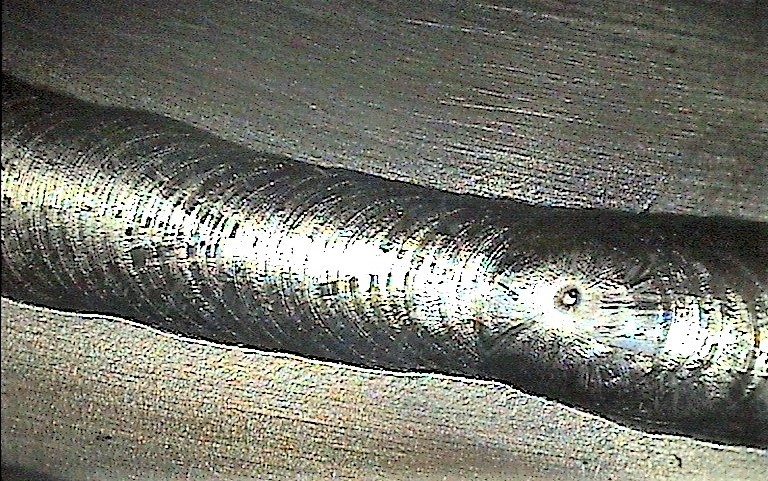

Porositeit (Weld porosity): Kleine gasbellen die vastzitten in de las. Dit kan de sterkte en integriteit van de las aanzienlijk verminderen.
Scheuren (Cracks): Fijne breuken in of rond de las, vaak veroorzaakt door spanning, verkeerde lastechniek, of materiaalonvolkomenheden.

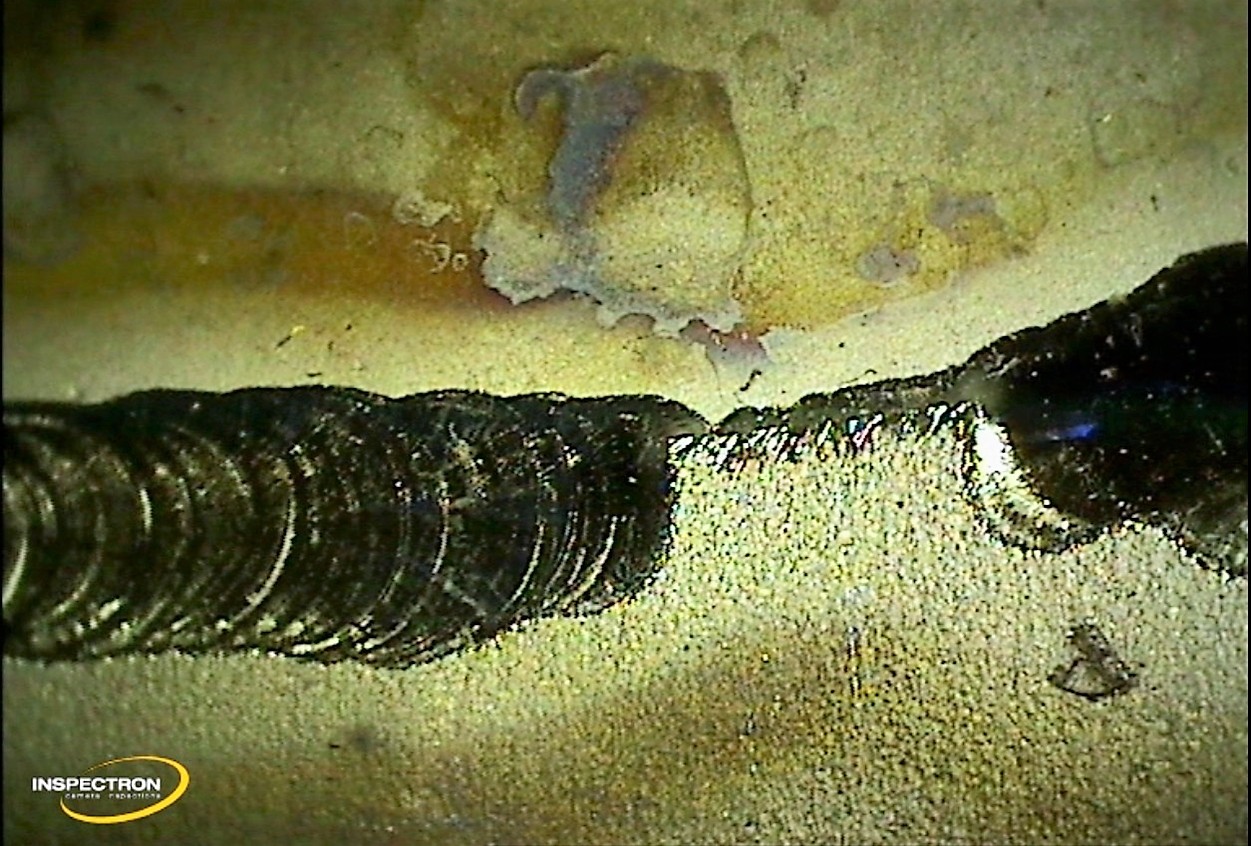

Onvoldoende doorlassing (Incomplete penetration): Wanneer de las niet volledig doordringt door het basismateriaal, wat kan leiden tot zwakke verbindingen en lekkages. Ook is dit een bron van besmettingen in het geval van hygiënisch laswerk.
Overmatige en onregelmatige doorlassing (Excessive penetration): Overmatige doorlassing ontstaat wanneer er te veel lasmateriaal door het basismateriaal heen dringt, wat kan leiden tot uitstulpingen aan de binnenkant van leidingen. Dit belemmert de doorstroming en maakt het reinigen moeilijker, wat vooral problematisch is in de voedings- en farmaceutische industrie. Onregelmatige doorlassing verwijst naar inconsistenties in de las, zoals variaties in dikte of vorm. Dit kan zwakke punten veroorzaken en de structurele integriteit van de verbinding aantasten.
Slakinsluitingen (Slag inclusions): Resten van lasmateriaal of vervuiling die vastzitten in de las, wat de sterkte en duurzaamheid van de las vermindert. Ook is het oppervlak ruw, wat weer een bron van besmettingen kan zijn in het geval van hygiënisch laswerk.

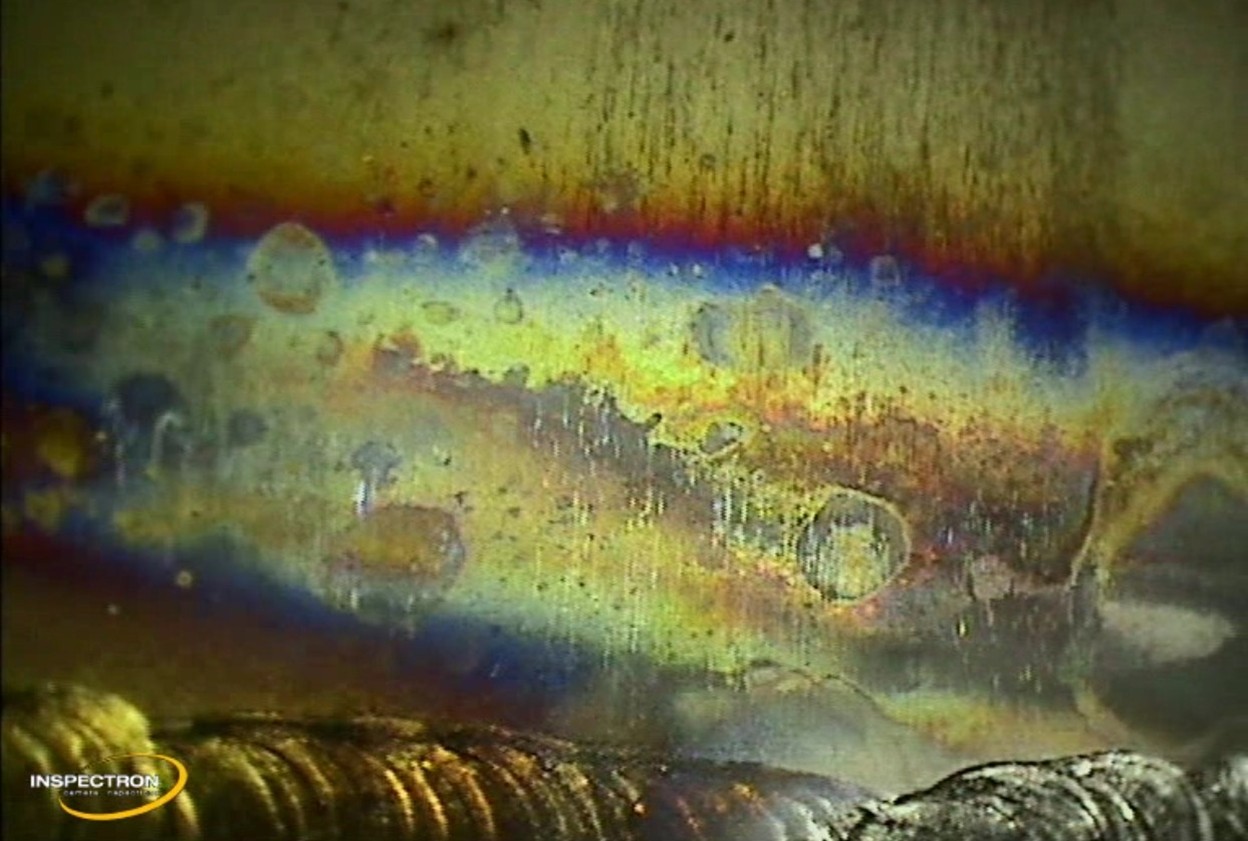

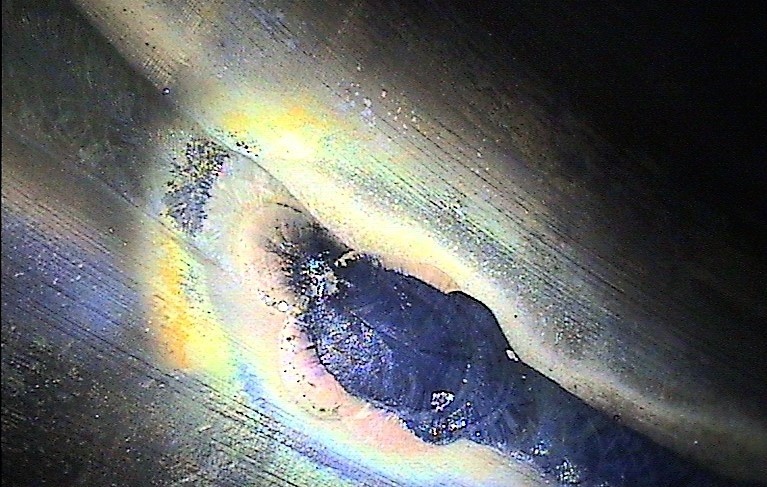

Verkleuring (heat tint): Vooral bij RVS-lassen kan verkleuring wijzen op onvoldoende bescherming tegen oxidatie tijdens het lassen, wat de corrosiebestendigheid aantast.
Onregelmatigheden in de las (weld distortions): Zoals randinkarteling (insnijdingen langs de rand van de las), spatvorming, of een onregelmatig lasoppervlak, wat de mechanische en hygiënische eigenschappen kan beïnvloeden en een bron van besmettingen kan vormen.

Rapportage

Een gedetailleerde (beeld)rapportage na een lasinspectie geeft een volledig overzicht van de bevindingen, inclusief visuele documentatie zoals foto's en video's van de geïnspecteerde onderdelen. De rapportage bevat een gedetailleerde beschrijving van de geïdentificeerde gebreken of afwijkingen, zoals porositeit, doorlassing, scheuren of verkleuring, en geeft inzicht in de conditie van het laswerk. Deze rapportages kunnen dienen als bewijs voor inspecties en voor het ondersteunen van onderhouds- en verzekeringsprocessen.

Welke apparatuur wordt gebruikt tijdens een visueel lasonderzoek?

Tijdens een visueel lasonderzoek wordt gespecialiseerde apparatuur ingezet om de kwaliteit van lasverbindingen te beoordelen. Voor directe visuele inspectie kunnen vergrootglazen en/of spiegels worden gebruikt om oppervlaktedefecten nauwkeurig te bekijken. Voor moeilijk bereikbare of interne locaties worden geavanceerde hulpmiddelen zoals:

Endoscopen / Boroscopen: Dit zijn flexibele camera’s die vaak in moeilijk bereikbare plaatsen kunnen worden ingebracht. Ze zijn bijzonder nuttig voor het inspecteren van interne lasnaden of leidingen die anders niet visueel toegankelijk zouden zijn.
Duwcamera inspectie systemen: Deze camera’s bieden hoge resolutie en zijn vaak uitgerust met vergrotingsmogelijkheden om details van de lasnaden duidelijk in beeld te brengen. Ook zijn deze systemen langer, waardoor er een groter gedeelte van de leiding / installatie geïnspecteerd kan worden.

Wat is het verschil tussen visuele lasinspectie en andere inspectiemethoden zoals ultrasoon of röntgeninspectie?

Visuele lasinspectie is de oudste en een veelgebruikte methode binnen Niet-Destructief Onderzoek (NDO), maar er zijn ook andere technieken zoals ultrasoon-, röntgen-, en penetrant inspectie. Hieronder een overzicht van de verschillen:

Inspectie methode	Wat is het	Voordelen	Nadelen
Visuele lasinspectie (VT)	Controle van lassen met het blote oog of camera-apparatuur (RVI).	Snel en kosteneffectief Geen straling nodig	Alleen oppervlaktedefecten Beperkt bij complexe structuren
Ultrasooninspectie (UT)	Geluidsgolven detecteren interne defecten in lassen en materialen.	Geschikt voor interne fouten Geen straling	Specialistische apparatuur nodig Interpretatie vereist
Röntgeninspectie (RT)	Gebruik van röntgenstraling om interne defecten zichtbaar te maken	Gedetailleerde interne beelden	Hoge kosten Stralingsveiligheid vereist
Penetrantinspectie (PT)	Vloeistof die in oppervlaktedefecten trekt, zichtbaar gemaakt met UV-licht.	Eenvoudig en effectief voor oppervlaktedefecten	Niet geschikt voor interne fouten Tijdrovend
Magnetisch onderzoek (MT)	Magnetisch veld detecteert defecten in ferromagnetische materialen.	Goed voor scheuren bij het oppervlak	Alleen toepasbaar op magnetische materialen

Samenvatting

Visuele lasinspectie is ideaal voor snelle en oppervlakkige controles, terwijl technieken zoals ultrasoon en röntgen geschikt zijn voor het opsporen van interne defecten. De keuze voor een methode hangt af van het type materiaal, de locatie van de las, de gewenste nauwkeurigheid en de toepassing zoals hygiëne.

Gecertificeerde lasinspecteurs

Gecertificeerde lasinspecteurs spelen een cruciale rol bij het waarborgen van de kwaliteit en veiligheid van lasverbindingen. Onze inspecteurs beschikken over kennis en zijn getraind in het identificeren van mogelijke defecten en afwijkingen. Hun certificering, zoals de VT-w2 voor visuele lasinspectie, bevestigt hun bekwaamheid om nauwkeurige en betrouwbare inspecties uit te voeren, essentieel voor het handhaven van hoge kwaliteitsnormen in diverse industrieën.

Veel gestelde vragen

Wat kost een lasinspectie?

De kosten van een lasinspectie zijn afhankelijk van verschillende factoren. De prijs wordt beïnvloed door de omvang en complexiteit van de inspectie, zoals de hoeveelheid te inspecteren lassen, het type installatie, en de toegankelijkheid van de te inspecteren lasnaden. Ook de gebruikte apparatuur, zoals gespecialiseerde inspectiecamera's of andere technologieën, spelen een rol in de prijsbepaling. Daarnaast kunnen de kosten variëren afhankelijk van de duur van de inspectie en de benodigde rapportages. Elke lasinspectie wordt daarom op maat aangeboden, rekening houdend met de specifieke eisen van de opdracht.

Hoe lang duurt een gemiddelde lasinspectie?

De duur van een gemiddelde lasinspectie is afhankelijk van verschillende factoren. De duur wordt beïnvloed door de omvang en complexiteit van de inspectie, zoals de hoeveelheid te inspecteren lassen, het type installatie, en de toegankelijkheid van de te inspecteren lasnaden. Voor een visuele lasinspectie kan het proces variëren van enkele uren tot een paar dagen.

Hoe vaak moet lasinspectie worden uitgevoerd?

De frequentie van lasinspecties hangt af van verschillende factoren, zoals de aard van de installatie, de gebruikte materialen, de operationele omstandigheden en de geldende normen. Over het algemeen wordt aanbevolen om lasinspecties uit te voeren, bijvoorbeeld:

Bij de oplevering van een nieuwe installatie
Periodieke inspecties
Na belangrijke onderhoudswerkzaamheden
Na incidenten, afwijkingen of besmettingen

Wat is er nodig voor een lasinspectie?

Gecertificeerde lasinspecteur
Gekeurde en gekalibreerde inspectie apparatuur van hoge kwaliteit
Technische documenten van de installatie
Toegang tot de lasverbindingen
Veiligheidsmaatregelen (werkvergunning / LOTOTO / LEL meting etc.)
Schone installatie / werkplek

Wat zijn de risico’s van het niet uitvoeren van regelmatige lasinspecties?

Het niet uitvoeren van regelmatige lasinspecties kan leiden tot verschillende risico's, zoals het onopgemerkt blijven maken van lasfouten of -defecten die de structurele integriteit van een installatie kunnen aantasten. Dit verhoogt de kans op falen van het laswerk, wat kan resulteren in gevaarlijke situaties. Daarnaast kunnen niet-opgemerkte lasfouten de levensduur van een installatie verkorten en leiden tot hoge herstelkosten. Het negeren van inspecties kan ook de veiligheid van werknemers in gevaar brengen en juridische of verzekeringsproblemen veroorzaken bij incidenten.

Kan visuele inspectie ook in moeilijk bereikbare gebieden worden uitgevoerd, zoals binnenin leidingen of tanks?

Visuele inspectie kan in moeilijk bereikbare gebieden, zoals binnenin leidingen of tanks, lastig zijn, maar het is wel mogelijk, afhankelijk van de toegang en het type apparatuur. In dergelijke gevallen wordt vaak gebruikgemaakt van speciale inspectiemethoden zoals onze tankcamera systemen.

Kan visuele lasinspectie worden gecombineerd met andere inspectiemethoden, zoals ultrasoon onderzoek?

Ja, visuele lasinspectie kan effectief worden gecombineerd met andere inspectiemethoden, zoals ultrasoon onderzoek. Dit wordt vaak gedaan om een grondigere en meer betrouwbare beoordeling van laswerk te verkrijgen.

Visuele inspectie biedt een eerste snelle controle op zichtbare gebreken, zoals scheuren, porositeit of onvolkomenheden aan het oppervlak. echter, sommige interne defecten of verborgen problemen kunnen niet worden gedetecteerd met alleen visuele inspectie. Ultrasoon onderzoek, daarentegen, maakt gebruik van geluidsgolven om de interne structuur van het laswerk te inspecteren en kan defecten zoals insluitsels, scheuren of delaminatie die niet zichtbaar zijn aan de oppervlakte, opsporen.
